ΣΥΝΤΟΜΗ ΠΕΡΙΓΡΑΦΗ

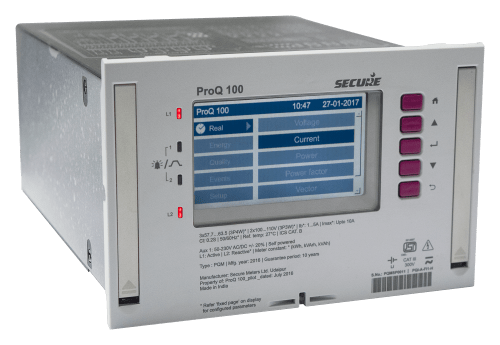

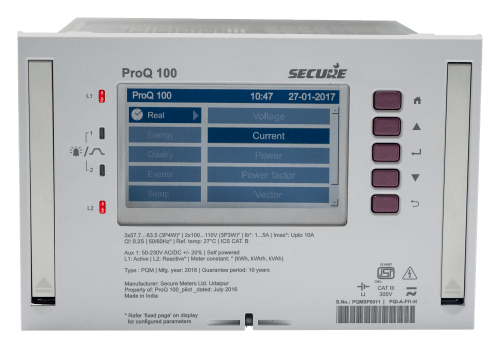

ProQ 100 - Μέτρηση ενέργειας στο δίκτυο μεταφοράς ηλεκτρικής ενέργειας και παρακολούθηση ποιότητας ισχύος και των συμβάντων της - βυθίσεις, υπερτάσεις (φουσκώματα), διακοπές τροφοδοσίας, απότομες μεταβάσεις στην τάση



ΥΨΗΛΗ ΑΚΡΙΒΕΙΑ, ΕΥΛΗΠΤΗ ΠΑΡΟΥΣΙΑΣΗ ΤΗΣ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ, ΠΟΛΛΑΠΛΑ ΚΑΝΑΛΙΑ ΕΠΙΚΟΙΝΩΝΙΑΣ, ΕΥΚΟΛΗ ΔΙΑΣΥΝΔΕΣΗ



Ο ProQ είναι ένα καινοτόμο όργανο μέτρησης που συνδυάζει υψηλή ακρίβεια μέτρησης στα δίκτυα μεταφοράς ηλ. ενέργειας (revenue meter) και ταυτόχρονα ενδελεχή ανάλυση της ποιότητας ισχύος (PQ analyzer). Η σειρά ProQ καλύπτει εφαρμογές ΥΤ και ΜΤ. Είναι ιδανική για εφαρμογή τόσο στα εργοστάσια παραγωγης ηλ. ενέργειας όσο στα δίκτυα μεταφοράς και διανομής και προσφέρει μία ευρεία γκάμα χαρακτηριστικών υψηλής ακρίβειας καθώς τα δεδομένα που παρέχει είναι σύμφωνα με τα πλέον επικαιροποιημένα ποιοτικά πρωτόκολλα.

Η σειρά ProQ 100 παρέχει εξειδικευμένες λύσεις σε διαχειριστές δικτύου μεταφοράς ηλεκτρικής ενέργειας και βιομηχανικούς καταναλωτές, ώστε να:

  • Παρακολουθούν και διαχειρίζονται δίκτυα μεταφοράς ηλεκτρικής ενέργειας και ενεργειακά συμβόλαια
  • Εποπτεύουν την ποιότητα ισχύος της παροχής και επιβεβαιώνουν τη συμμόρφωση με τις ρυθμιστικές διατάξεις.
  • Εντοπίζουν πιθανές πηγές διαταραχών στα δίκτυα παροχής ενέργειας σε βιομηχανικές εγκαταστάσεις και την επίπτωση τους σε ευαίσθητα φορτία.

Τα προϊόντα της σειράς ProQ 100 διασυνδέονται εύκολα με τον εξοπλισμό άλλων κατασκευαστών χάρη στη δυνατότητα προσαρμογής και αναβάθμισης υφιστάμενων συστημάτων, τα πολλαπλά κανάλια επικοινωνίας και την υλοποίηση των δημοφιλέστερων βιομηχανικών πρωτοκόλλων επικοινωνίας.



ΕΦΑΡΜΟΓΗ

  • Μέτρηση ηλεκτρικής ενέργειας με υψηλή ακρίβεια
  • Συμβόλαια που απαιτούν συμμόρφωση με τα πιο πρόσφατα πρωτόκολλα ποιότητας, π.χ. IEC 61000-4-30 Class A
  • Εγκαταστάσεις που απαιτούν βεβαίωση συμμόρφωσης με πρωτόκολλα παροχής τάσης, π.χ. EN50160, IS 17036
  • Προδιαγραφές ελέγχου αρμονικών δηλ.IEEE 519
  • Ανάλυση αρμονικών σχετικά στα προβλήματα ποιότητας ισχύος για τάση & ρεύμα έως και την 50στή αρμονική
  • Ενσωματωμένη παρακολούθηση και ανάλυση ποιότητας ισχύος για παρόχους και βιομηχανικά δίκτυα
  • Παροχή δεδομένων ενεργειακών καταγραφών και ανάλυσης ισχύος (PQ) σε υποσταθμούς και συστήματα βιομηχανικού αυτοματισμού.

ΠΛΕΟΝΕΚΤΗΜΑΤΑ

  • Υψηλής ακρίβειας καταγραφές για συμβόλαια ενέργειας
  • Μετρήσεις ποιότητας ισχύος σε συμμόρφωση με τα πιο πρόσφατα πρωτόκολλα
  • Υποστήριξη πολλαπλών βιομηχανικών πρωτοκόλλων επικοινωνίας
  • Υποστήριξη πρωτοκόλλων για την ενοποίηση με συστήματα αυτοματισμού και SCADA (IEC 61850, Modbus κ.α.)
  • Εύκολη μετατροπή και ενσωμάτωση όλων των μετρητών ράγας
  • Μεγάλη & υψηλής ανάλυσης έγχρωμη απεικόνιση για γραφικά και αναλυτικά στοιχεία
  • Εύληπτη παρουσίαση της ποιότητας ισχύος και των αναλυτικών δεδομένων μέσω του λογισμικού ProQ View®

ProQ 100 - Μέτρηση ενέργειας στο δίκτυο μεταφοράς ηλεκτρικής ενέργειας και παρακολούθηση ποιότητας ισχύος - Ανάλυση μεταβατικών φαινομένων & ασυμμετρίας με μετρήσεις παραγόντων θετικής, αρνητικής και μηδενικής ακολουθίας

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

  • Καταγραφές δεδομένων ποιότητας ισχύος (PQ measurements) πιστοποιημένα κατά IEC 61000-4-30 class A, πιστοποίηση οργάνου κατά IEC 62586-2
  • Καταγραφή συμβάντων ποιότητας ισχύος όπως βυθίσεις, υπερτάσεις (φουσκώματα), διακοπές τροφοδοσίας και απότομες μεταβάσεις στην τάση
  • Καταγραφή αρμονικών και ενδιάμεσων αρμονικών έως 50στής τάξης
  • Παράγοντες παραμόρφωσης THD, TDD, THD-I, THD2550 και κυματοσυναρτήσεις δείκτών ποιότητας, όπως K factor και crest factor
  • Ανάλυση μεταβατικών φαινομένων και δημιουργία αναφορών
  • Ανάλυση ασσυμετρίας με μετρήσεις παραγόντων θετικής, αρνητικής και μηδενικής ακολουθίας
  • Εύληπτη καταχώριση στιγμιαίων & αθροιστικών ενεργειακών δεδομένων και παραμέτρων ποιότητας ισχύος με δύο ανεξάρτητους loggers
  • Καταγραφή τάσης και ρεύματος για ανάλυση πριν και μετά το κάθε συμβάν, με αποθήκευση της RMS τιμής (half-cycle)
  • Ενσωματωμένος web server για πρόσβαση σε πραγματικό χρόνο και μεγάλες δυαντότητες ανάλυσης μέσω της διεπαφής ProQ View ŸPower Quality με χρήση PQDIF over ftp



Specification

Electrical
Connection types HV4/HV3
Measurement voltage range 3 x 57.7/100 or 3 x 63.5/110 (3P4W) | 2 x 100….120 V (3P3W)
Measurement current range In: 1..5A | Imax: up to 10 A (configurable)
Accuracy
Energy Class: 0.2S
Voltage 0.1% for measurement range of voltage & current
Current 0.1% for measurement range of voltage & current
Power Class: 0.2S, or better for measurement range of voltage & current
Frequency ±0.01 Hz
Burden of measurement inputs with auxiliary supply Current circuit: <0.01 VA/phase @1A | <0.25 VA/phase @5A
Maximum overload voltage on voltage measurement inputs 1.5 x Vnom continuously | 2 x Vnom for 0.5 sec
Maximum overload current on current measurement inputs 1.2 x Imax continuously | 10 x Imax for 3 sec | 20 x Imax for 1 sec
Compliance
Metering IEC62052-11 and IEC62053-22, IEC62053-24, IS14697, IS15959
Power quality IEC61000-4-30 Ed. 3 (Class A), IEC62586-2, IEC61000-4-7, IEC61000-2-4, IEC61000-3-8, IEC61000-4-15, EN50160, IS 17036, IEEE 519-2014, IEEE 1159.3 (PQDIF)
Safety IEC61010-1
Electromagnetic compliance CISPR 22 (class A) for radiated and conducted emissions IEC61000-4-2 (electrostatic discharge), IEC61000-4-3 (radiated susceptibility), IEC61000-4-4 (electric fast transients), IEC61000-4-5 (surge & impulse), IEC61000-4-6 (conducted susceptibility), IEC61000-4-12 (damped oscillatory waves)
Terminals Thread-through design suitable for current up to 200 A
Mechanical
Dimensions Rack as per DIN 43862 and IEC 60297
Sealing provision Meter, rack and back terminals





Επεκτασιμότητα με Meton Connect

Δεδομένα από ελεγκτές (controllers) ψυγείων,  ψυκτικών θαλάμων, καταψύξεων, παστεριωτών, και άλλων συσκευών - μέτρηση εξειδικευμένων μεγεθών - διασύνδεση με εξειδικευμένους αισθητήρες

Οι αναλυτές ενέργειας ProQ 100 της CEWE INSTRUMENT AB (SECURE METERS AB) είναι απόλυτα συμβατοί με τo IoT datalogger / Modbus Master Meton Connect και την πλατφόρμα μας Meterscope Web Portal.

  • Πλατφόρμα online παρακολούθησης όλων των δεδομένων
  • Συγκέντρωση μεγάλου πλήθους μετρητών / αναλυτών ενέργειας σε ένα gateway
  • Συνδυασμός με παρακολούθηση επιπλέον συσκευών κάθε τύπου
  • Ταυτόχρονη καταγραφή άλλων δεδομένων (θερμοκρασία, υγρασία, πίεση, στάθμη, ροή υγρών, κραδασμοί κ.α.)
  • Διασύνδεση μέσω ethernet / WiFi / 3G
  • Δυνατότητα απομακρυσμένου ελέγχου παραμέτρων
  • Προηγμένο σύστημα ρύθμισης κανόνων ορθής λειτουργίας και ειδοποιήσεων
  • Αναφορές - Αυτόματη αξιολόγηση των δεδομένων σε εβδομαδιαία βάση



Δείτε τη λύση του Meton Connect, για μέτρηση και καταγραφή δεδομένων από αισθητήρες κάθε τύπου.







Ζητήστε μας προσφορά



Επικοινωνήστε μαζί μας για περισσότερες πληροφορίες
